Canal débimétrique en V

Les canaux de mesure en V que nous fabriquons permettent de mesurer des débits variant de 0,5 à 14 m³/h (angle 28,4°) et de 1,5 à 30 m³/h (angle 53,8°) conformément à la norme AFNOR NF X 10-311.

En polyester, il ne subit aucune corrosion au contact des eaux usées agressives. Bien qu’extrêmement pérenne, ce matériau est bien plus léger que le béton et permet ainsi une facilité de pose. En acier inox, la lame de tranquillisation et la lame en V sont également résistants à la corrosion.

Ce dispositif de mesure est complet et directement opérationnel. La lecture du débit se fait directement sur l’échancrure en V graduée. Ce canal en V a été réalisé conformément à la norme AFNOR NFX 10-311 « mesure de débit de l’eau dans les canaux découverts au moyen de déversoirs en mince paroi » en utilisant la formule de Kindsvater-Shen.

Formule de Kindsvater-Shen :

Q = Ce x 8/15 x √2g x tg(α/2) x h ^5/2 avec h/p < 0,35

		Unités	Angle 28,4°	Angle 53,8°
P	Hauteur de la pelle	m	0,495	0,495
H	Hauteur d’eau	mm	45 à 165	50 à 170
Q min	Débit minimum	m³/h	0,5	1,5
Q max	Débit maximum	m³/h	14	30

Une vidange bouchée par un tube obturateur permet de vider le dispositif facilement dès que souhaité et des caillebotis recouvrent l’ouvrage pour supporter le passage du personnel de la station en toute sécurité.

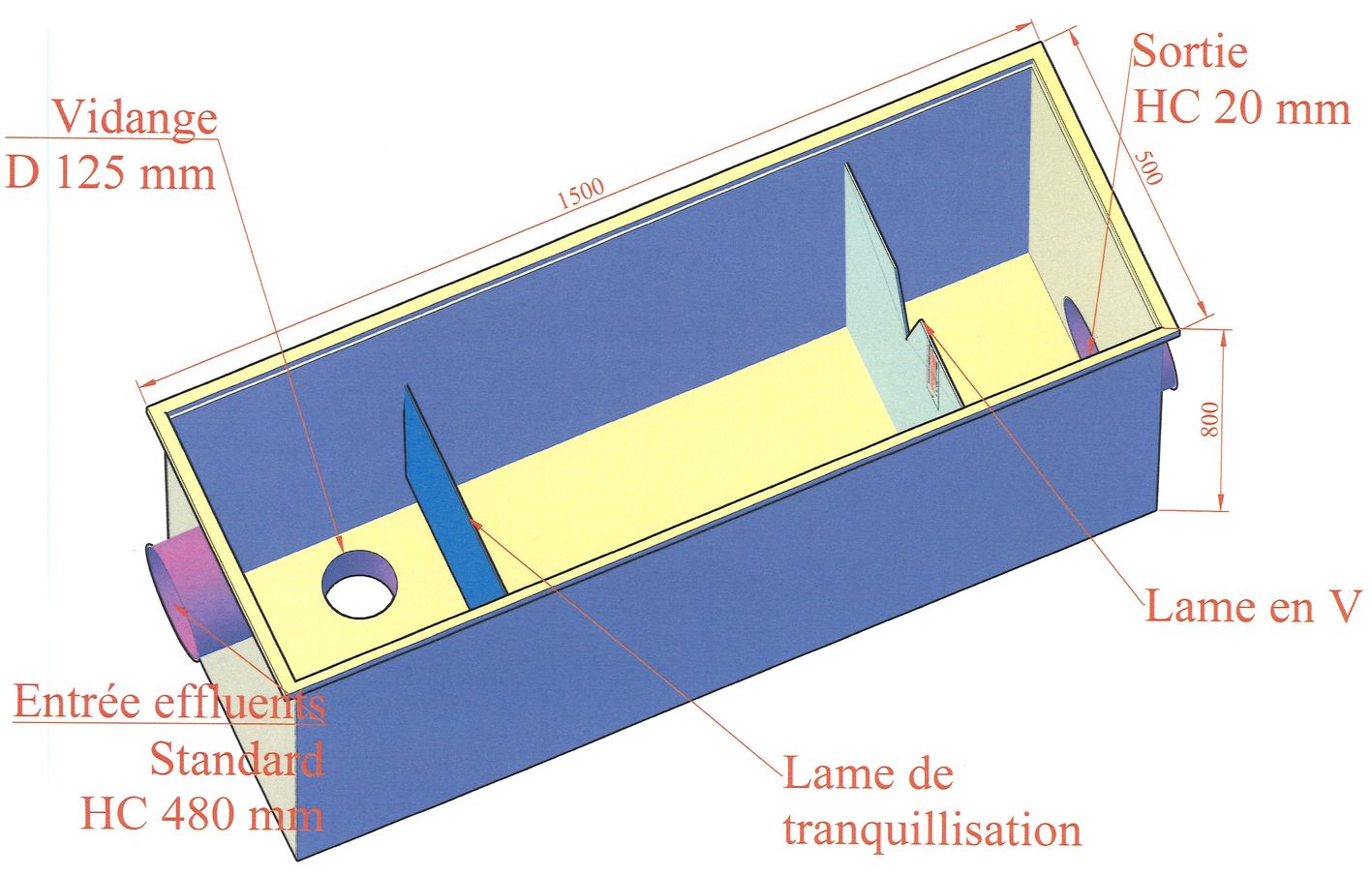

Canal de mesure lame en V

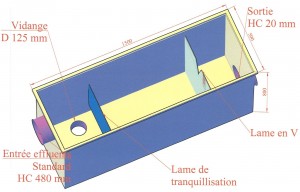

Schéma canal mesure lame en V

Canal débimétrique de type Venturi

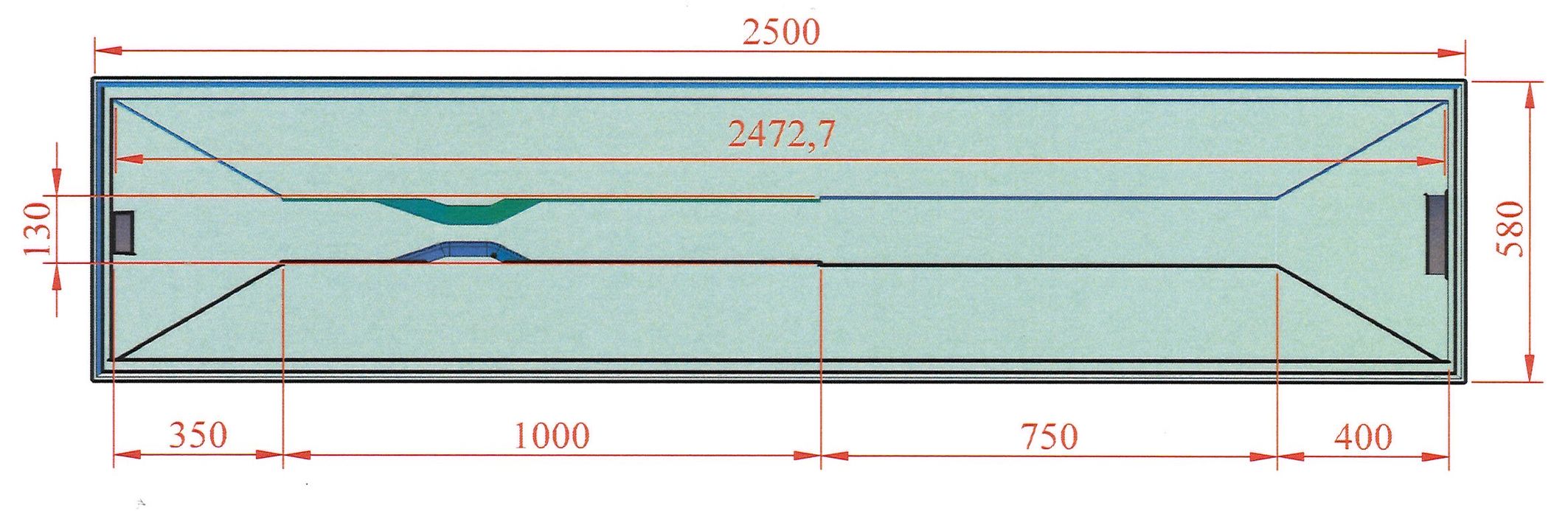

Canaux de mesure type Venturi maçonnés

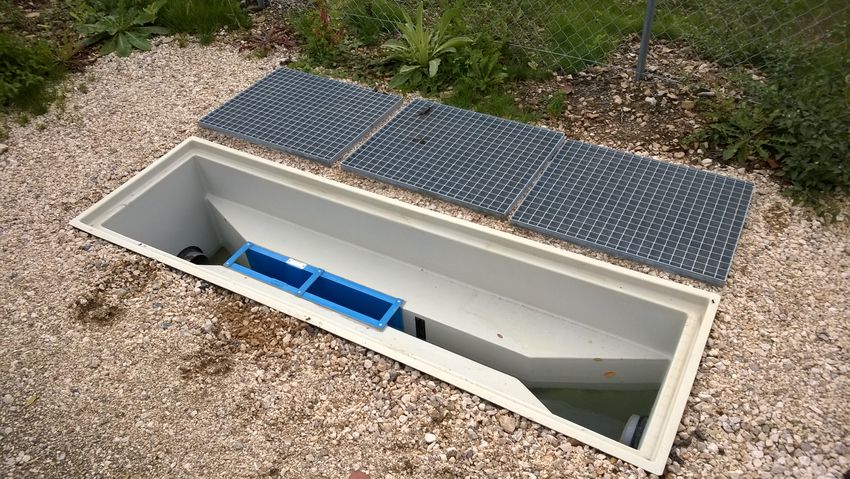

Canal Ventury prêt-à-poser

Il permet de quantifier le volume d’eau en sortie de la station.
Notre société commercialise des canaux débimétriques de type VENTURI (norme AFNOR) de type I ou de type II selon les débits mesurés.

Ils peuvent être vendus seuls à maçonner ou intégrés dans une cuve prête à poser.

Alistep a intégré en amont du canal Venturi un ouvrage de tête et en aval un ouvrage de sortie qui rendent le dispositif de mesure complet et directement opérationnel grâce au regard d’entrée, au canal d’approche et au regard de sortie qui sont intégrés. Dans le regard de sortie il est possible de faire des prélèvements d’eau.

Canal Venturi

Canal Venturi de type I : 0,21 m³/h à 21,6 m³/h

Canal Venturi de type II : 0,43 m³/h à 43,2 m³/h

Compteur de bâchées

Compteur de bâchées numérique :

Le compteur de bâchées suit le fonctionnement de la station.
Il ne nécessite pas de branchement électrique (piles longue durée).

Compteur numérique

Notice installation compteur bâchées mécanique

Compteur de bâchées mécanique :
Le compteur mécanique permet de comptabiliser le nombre de bâchées de la chasse pendulaire ou siphon auto-amorçant.

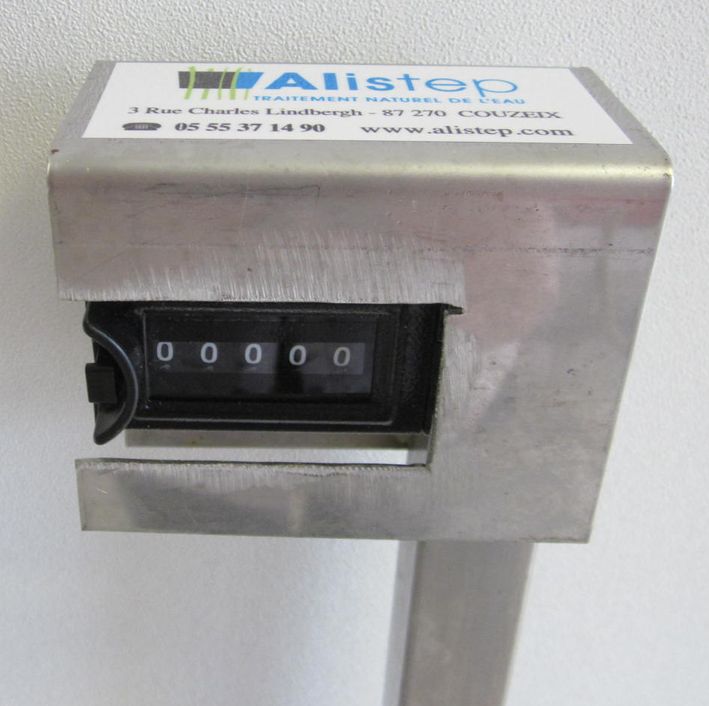

Compteur de bâchées mécanique

Compteur de bâchées mécanique avec « remise à zéro manuelle »

Tous nos matériels sont garantis 3 ans avec une extension gratuite à 5 ans, lorsque le délai de paiement est respecté.

Les pièces d’usure ne sont pas garanties mais l’expérience montre que leur durée de vie est comprise entre 7 à 10 ans

dans des conditions normales d’utilisation. L’engagement de garantie est mentionné sur la facture.
